皮帶輸送機又名帶式輸送機，輸送帶是根據托輥摩擦傳動原理而運動，適用于輸送堆積密度小于1.67噸/立方米的粉狀、粒狀、小塊狀的低磨蝕性物料及袋裝物料，如礦石、砂石、水泥原料、化工、化肥、糧食等。膠帶輸送機可在環境溫度-20℃至+40℃范圍內使用，被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定。傳動可用電滾筒，減速機等驅動裝置。

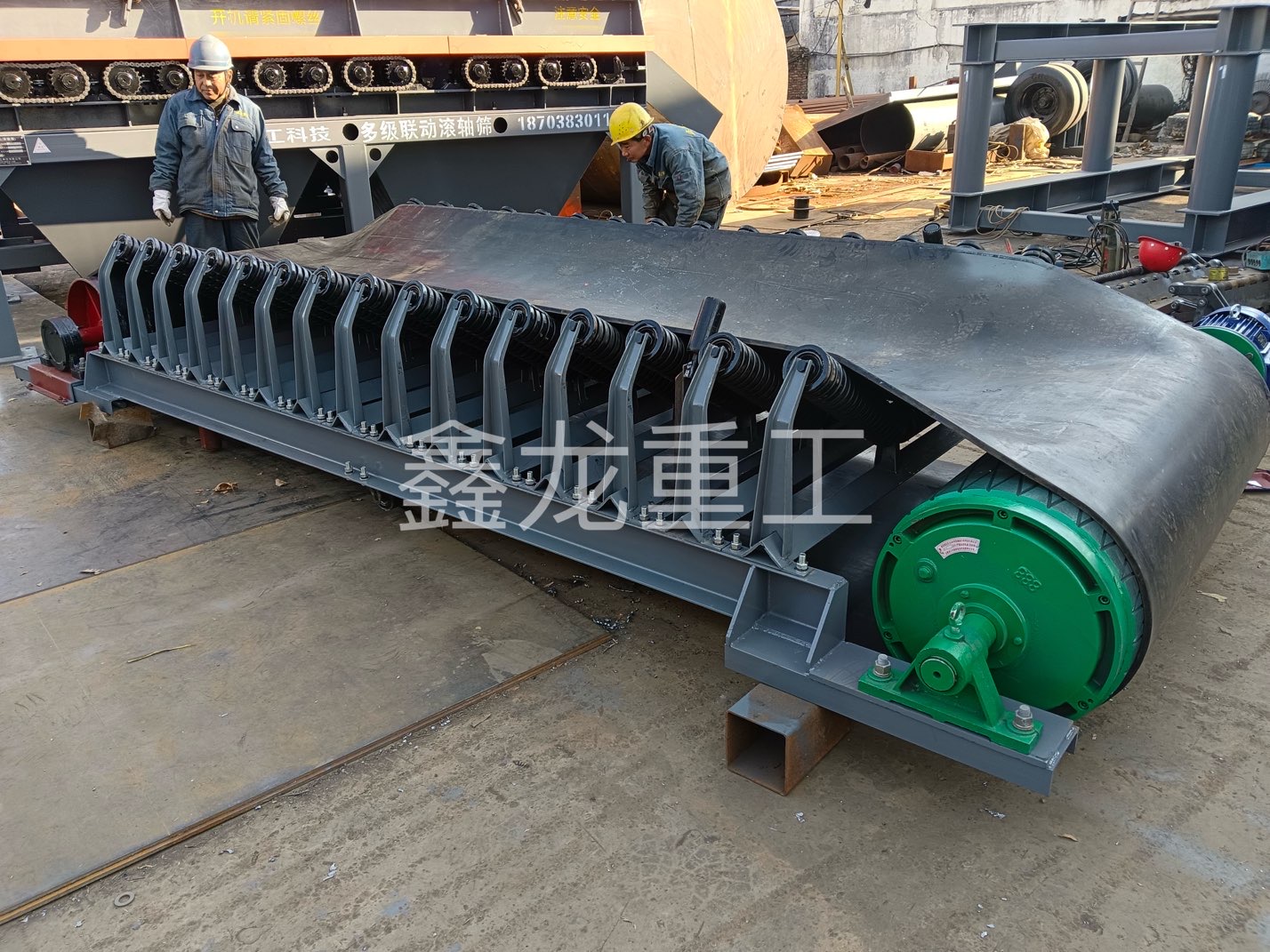

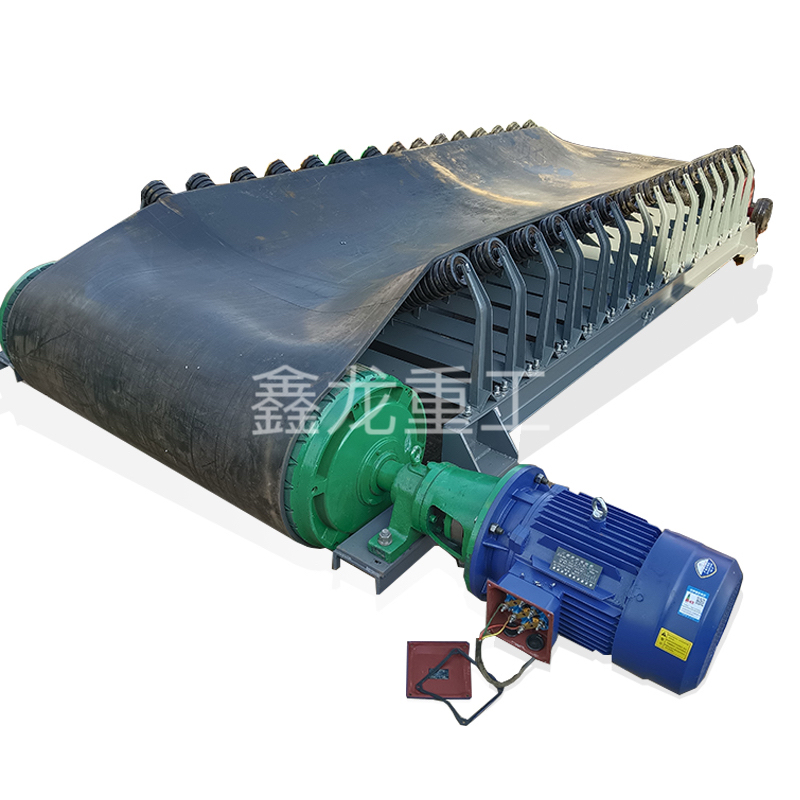

工作原理：皮帶輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒）；另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出。當輸送能力和運距較大時，可配中間驅動裝置來滿足要求。根據輸送工藝的要求，可以單機輸送，也可多機組合成水平或傾斜的運輸系統來輸送物料。
皮帶輸送機參數
型號規格 | 運輸膠帶 | 輸送長度mm | 轉動滾筒直徑mm | 生產能力t/h | 功率kw | ||
寬度mm | 速度m/s | 傾角° | |||||
TD-500 | 500 | 0.8 ~2.5 | 0 ~20 | 20~240 | 500、630 | 40~230 | 1.5~30 |
TD-650 | 650 | 0.8~2.5 | 0 ~20 | 20~240 | 500、630 | 67~391 | 1.5~45 |
TD-800 | 800 | 0.8~3.15 | 0 ~20 | 20~240 | 500、630 | 118~824 | 2.2~75 |
TD-1000 | 1000 | 1~3.15 | 0 ~20 | 20~240 | 500、630、800 | 230~1233 | 4~100 |
TD-1200 | 1200 | 1~3.15 | 0 ~20 | 20~240 | 500、630、800 | 300~1600 | 5.5~130 |
TD-1400 | 1400 | 1~3.15 | 0~20 | 20~240 | 630、800、1000 | 400~2000 | 7.5~160 |
注：以上數據僅供參考，具體數據以實際訂貨為準。
<
<
<
